ÁLTALÁNOS ISMERTETÉS
Az FM503 típusú adó-vevő korunk korszerű technológiáját - az ún. hybridtechnikát - magasfogokon alkalmazó, nagy megbízhatóságú, kiváló műszaki paraméterekkel rendelkező berendezés. Kialakításánál a fejlett gyártástechnológiai lehetőségek figyelembevételén túlmenően olyan adó-vevő megvalósítása volt a cél, mely messzemenően a felhasználók sokrétű kívánalmainak kielégítését teszi lehetővé. Így tetszetős külső megjelenéssel olyan készülék született, mely maximálisan 6 átkapcsolható csatornát tartalmazhat és képes (egy dugaszolhatóan cserélhető egység megválasztásával) különböző hívásrendszerekkel való kapcsolatfelvételre.
TÁPELLÁTÁS

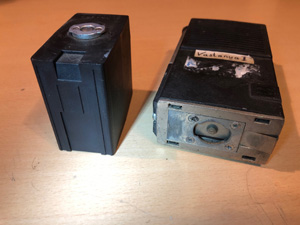

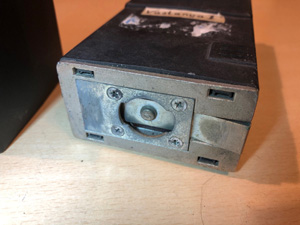

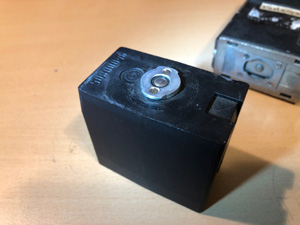

A biztonságos és lehetőleg nagy hatótávolságú kapcsolattartás érdekében akkora kisugárzott adóteljesítmény érték került megválasztásra, hogy a szükséges tápáramforrás (NiCd akkumulátor) nagysága még ne korlátozza a készülék használhatóságát, de biztosítani tudja a megfelelő tartalmú használati időt. Az akkumulátor csatlakoztatása egyszerű (a készülék talpán képzett fogadó fészekbe ráfordítás után rögzítődik), mely megoldás a felhasználó részére az esetleg alkalmazandó szükség áramforrás csatlakoztatását, továbbá a készülék adapterekben (pl. hálózati) való üzemeltetését is egyszerűvé teszi.
KEZELŐSZERVEK

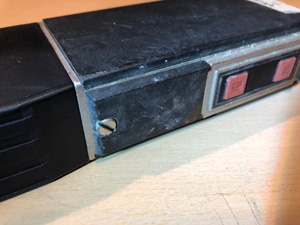

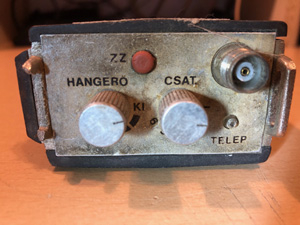

A kezelőszervek elhelyezése és kiképzése olyan, hogy azok egyértelműen és könnyen kezelhetők legyenek. A készülék oldalán elhelyezett csatlakozófedél eltávolítása után a készülék megfelelően kialakított mérőfejjel a készülék megbontása nélkül tesztelhető, vagy a spirálkábellel ellátott MH503 típusú külső kezelő a készülékhez csatlakoztatható. Ezen esetekben az adó-vevő belső mikrofonja és hangszórója lekapcsolódik. A készülék kis mérete és csekély súlya lehetővé teszi, hogy az MH503 kezelő és megfelelő antenna alkalmazása esetén maga az adóvevő hordhelyzete felhasználónak ruházata alatt lehessen.
MECHANIKAI FELÉPÍTÉS

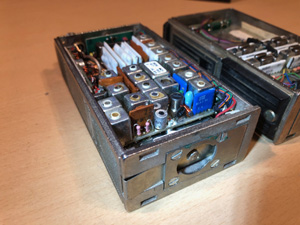

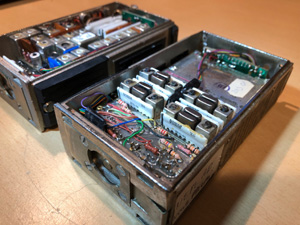

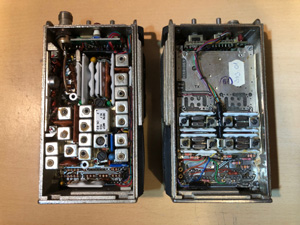

Mechanikus kialakítása biztosítja a készülék por ill. csepegő víz elleni védettségét. Zárófedeleinek rögzítése úgy lett kialakítva, hogy lehetőleg csak szakműhelyben lehessen a készülék bontását elvégezni. Belső felépítése a jó szervizelhetőség érdekében olyan, hogy a minimális belső kábelezés csatlakozóinak bontása után az adó-vevő önállóan mérhető állapotban a készülék szerelő keretéből hat csavar eltávolítása után kivehető.
TECHNIKAI ÚJÍTÁSOK
A készülék belső kapcsoló-vezérlő funkciói (adás-vétel váltás, antennakapcsolás, készenléti figyelés, hívásvezérlés) a megbízhatóság növelése érdekében kizárólag elektronikus úton lettek megvalósítva.
Az adóvevő külső előlapján LED jelzi az adást, melyet azonban olyan áramkör vezérel, amelyet azt csak a telep alsó, még használható feszültségszintjéig enged működni. A gyakorlatban ez segít megakadályozni a telepekre káros, ún. mélykisülést. Ha az adásjelző adáskor már nem világít, sürgősen telepet kell cserélni és a kisült akkumulátort töltés alá helyezni.
Vételszünetben az adó-vevő automata, ún. takarékáramköre biztosítja a minimális fogyasztást. Ezért a készülék folyamatos bekapcsolt állapotban való tartása csak kismértékben befolyásolja a hasznosítható üzemidőt.
A SZERKESZTŐ MEGJEGYZÉSE
Az 1980-as évek elejére az FM05-165 széria műszakilag elavultnak számított, a beépített 4 csatorna pedig kevésnek bizonyult. A magyarországi rádióhálózatokat üzemeltető vállatoktól egyre nagyobb igény jelentkezett egy könnyű, kis méretű és könnyen szervízelhető típus iránt. Így jelent meg a piacon 1985-ben az FM503 széria.

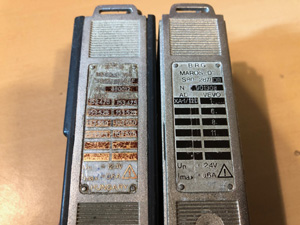

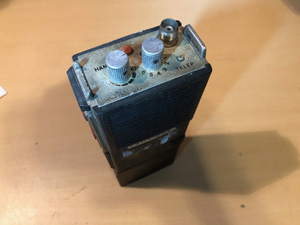

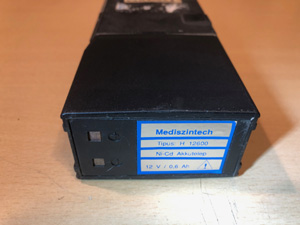

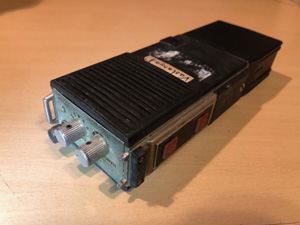

A készülék akkumulátor nélkül kis méretű, tetszetős kivitelű. A tömege is jelentősen csökkent a korábbi modellhez képest. Belső felépítését tekintve 100%-ban félvezetős. A készülékhez NiCd akkumulátor tartozik, mely 12V-os névleges feszültséget biztosít a rádiónak, 500 mAh kapacitás mellett. A működtetéshez szükséges gombokat, csatlakozókat, visszajelzőt a készülék felső részén helyezték el. Az akkumulátor a készülék alsó részén helyezkedik el. A rádió négyféle frekvenciatartományra készült: 80 / 160 / 300 és 450 MHz-re. Az antenna a biztonságos rögzítés érdekében a TNC csatlakozást választotta a gyár. Használata lehetséges a belső mikrofon és hangszóró egységgel ill. egy külső mikrofon-hangszóróval is. A készülék oldalán került elhelyezésre az adás-vétel váltó és a hívóhang adás gombja. Az adóteljesítmény 2W, a csatornaszám maximum 6.
Vevői rendelésre különféle hívóhang-generátorok rendelhetők a rádióhoz vagylagos opcióként. Az egyszerűbb egyhangos vagy ún. jelzőhang-generátor csak híváskezdeményezésre szolgál. Választható még az ún. kettőshang-generátor, mely az átjászók indítására szolgál - ezért minden adás kezdetekor rövid ideig kisugárzásra kerül automatikusan. Harmadik opcióként választható a szekvenciális öthangú hívómű is. Szintén választható opció volt az MH503 típusú mikrofonhangszóró egység.
Az alkalmazott antenna egy 50 Ohmos, rövidített Helix típus - BRG Flexant - mely a kezelőszemélyzet szabad mozgását nem gátolja. Helyette bármilyen 50 Ohm talpponti ellenállással rendelkező - akár stabil - antenna is használható. Az antennacsatlakozó típusa TNC. A rádió alsó- és felső sávos osztással készült, így az antennák is hasonlóképpen oszlanak meg.
A BRG gyár az RF végfokozatban egy speciális tranzisztort alkalmazott. A tranzisztor cseréjekor óvatosan kellett eljárni, ugyanis más típussal nem volt helyettesíthető. Ennek oka az, hogy a félvezető lábkiosztása eltér a többi, hasonló célra gyártott tranzisztortól.
FORRÁSOK ÉS HIVATKOZÁSOK
- Budapesti Rádiótechnikai Gyár: FM503-160 típusú adó-vevő műszaki leírása, dokumentumszám: 4S80L286/A.
- A szerkesztő gyűjteményében található eredeti FM503 készülékek vizsgálata.
- A készülékek adattáblái, részegységeinek feliratai és fennmaradt gyári dokumentációi.
