TERMÉKEK - BRG TÁPEGYSÉGEK ÉS INVERTEREK

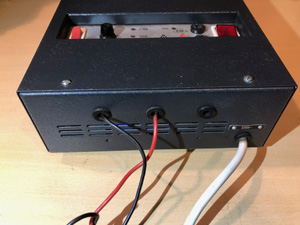

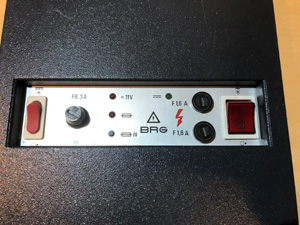

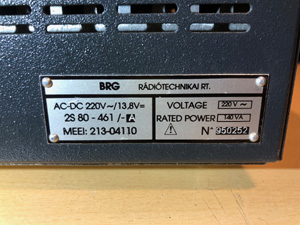

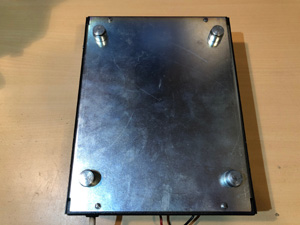

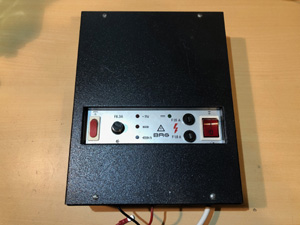

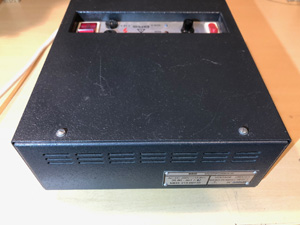

BRG 2S80-461/A HÁLÓZATI TÁPEGYSÉG
(1993-2002, TR321 / TR330 / TR331)

Nem áll rendelkezésre információ.

A SZERKESZTŐ MEGJEGYZÉSE

Ez a kapcsolóüzemű, teljesen új tervezési irányvonalat képviselő tápegység kevés magyarországi cégnél került csak alkalmazásra, ott is mindössze kísérleti jelleggel. Részleges fennmaradt információk alapján ezek az egyes áramszolgáltatók (pl. DÉMÁSZ), a Határőrség, valamint a Polgári Védelem volt. A készülék egyes beszámolók szerint az előd típussal ellentétben megbízhatatlan volt és folyamatos szervizelést igényelt. Ez feltételezhetően annak is volt köszönhető, hogy az alapvető tápegység-tervezési alapelvekkel ellentétben megbízhatatlan forrásból származó tantál kondenzátorokat alkalmaztak.

FORRÁSOK ÉS HIVATKOZÁSOK

  1. A szerkesztő gyűjteményében található eredeti tápegység vizsgálata.
  2. A készülékek adattáblái, részegységeinek feliratai és fennmaradt gyári dokumentációi.

BRG HÁI220/12-T HÁLÓZATI TÁPEGYSÉG
(1978-1993, FM301 / FM303 / FM302 / FM304 / TR301)

Általános leírás

A HT 110/220/12-T, HT 110/12-T, HT 117/12-T és HT 220/12-T típusú tápegység az FM301-es készülékek tápáram ellátására szolgál.

HT 110/220/12-T esetén 110 V-os, illetve 220 V-os váltakozó áramú,
HT 110/12-T esetén 110 V-os váltakozó áramú,
HT 117/12-T esetén 117 V-os váltakozó áramú,
HT 220/12-T esetén 220 V-os váltakozó áramú hálózatról és - vészüzemben 12 V-os (negatív földelt) akkumulátorról történhet az üzemeltetése.

A hálózati feszültség kimaradása esetén megszakításmentesen történik az akkumulátoros vészüzemre való áttérés.

A 12 V-os ólomakkumulátor alkalmazása esetén a tápegység az akkumulátor automatikus töltését is elvégzi - a kimenő terhelő áram és a maximális terhelő áram közötti különbségi árammal - optimálisan kihasználva a tápegység teljesítőképességét.

A kimenő feszültség túlfeszültség-védett.

A tápegység belsőtéri kivitelben, eloxált és festett külső kékszítéssel készül.

Ha az üzemeltetés helyén a hálózati feszültség tartósan alacsonyabb, vagy magsabb, mint a névleges feszültség ±10 %-a, akkor a tápegység - transzformátor primer csatlakozását - ±10 %-os fokozatban, átforrasztással változtatni lehet.

Műszaki adatok

  • Védettség: MSz 172/1-67 szerint; I. érintésvédelmi osztályú; Msz 806/1-76 szerint; IP20
  • HT 110/220/12-T esetén: MSz 806/1-76 szerint; IP3x
  • Környezetállóság: MSz 8881/3-70 szerint; 25/55/02
  • Klímajel: MSz 8881/3-70 szerint; Na-z2
  • Bemenő csatlakozás: védőföldes hálózati csatlakozó
  • Kimenő csatlakozás: sorozatkapocs
  • Hálózati feszültségek: 110 V + 10 % - 10 / vagy; 117 V + 10 % - 10 % vagy; 220 V + 10 % - 10 %;
  • HT 110/220/12-T esetén 110 V vagy 220 V + 10 % - 10 %
  • Hálózati frekvencia: 50 Hz ± 5 Hz
  • Maximális teljesítményfelvétel névleges hálózati feszültség + 10 %-ánál: 220 VA
  • Névleges kimenő feszültség terheletlenül, névleges hálózati feszültségnél: 13.8 V ± 0.1 V
  • Kimenő feszültség változása - hálózati feszültség és üzemi hőmérséklet szélső értékeinel, a névleges hálózati feszültségnél mért értékhez képest: ± 0.2 V
  • Kimenp feszültség változása névleges hálózati feszültségnél - a terhelés 0-tól 4 A-ig történő változtatásának hatására: - 0.5 V
  • Zajfeszültség (akkumulátor nélkül) 3.8 A terhelés mellett: max. 6 mV
  • HT 110/220/12-T esetén 4.8 A terhelés mellett: max. 10 mV
  • Terhelhetőség (áramkorlátozás): max. 4.2 ± 0.2 A
  • HT 110/220/12-T esetén: max. 5.0 ± 0.2 A
  • Kimenő feszültség pufferüzemben az akkumulátor töltöttségi állapotától függően: 11.8...13 ± 0.1 V
  • Segédtöltés Uakku 11.4 V esetén: 0.6...1.2 A
  • Vészüzemben kikapcsolt, ha Uakku: 10.8 ± 0.2 V
  • Túláramvédelem vészüzemben, Uakku - 12 V esetén: 4.4 ± 0.15 A
  • HT 110/220/12-T esetén: 5 ± 0.15 A
  • Méretei: 385 x 240 x 125 mm
  • Súlya: 11 kg

FORRÁSOK ÉS HIVATKOZÁSOK

  1. Budapesti Rádiótechnikai Gyár: Tápegység műszaki leírása, dokumentumszám: 4S79-L887/A.
  2. A szerkesztő gyűjteményében található eredeti tápegység vizsgálata.
  3. A készülékek adattáblái, részegységeinek feliratai és fennmaradt gyári dokumentációi.

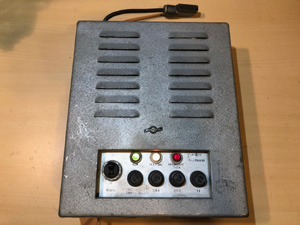

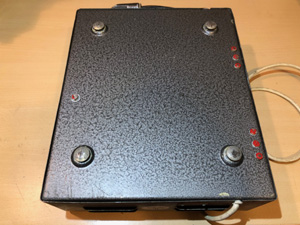

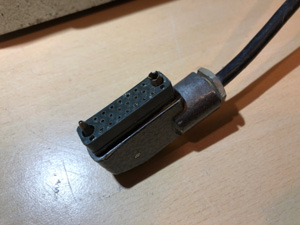

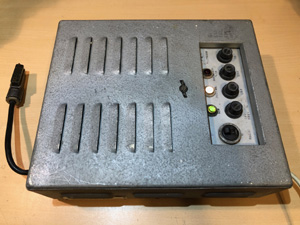

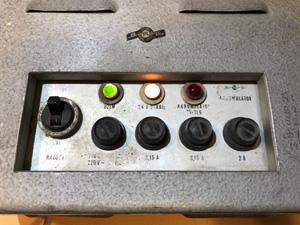

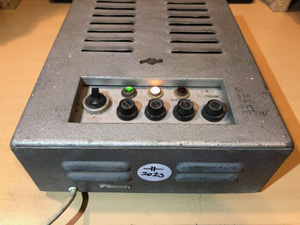

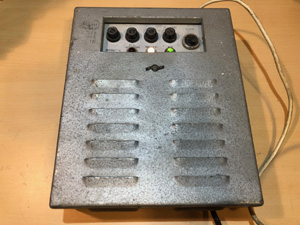

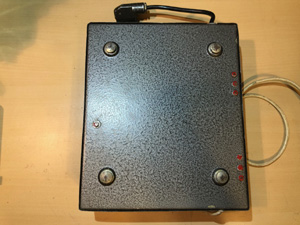

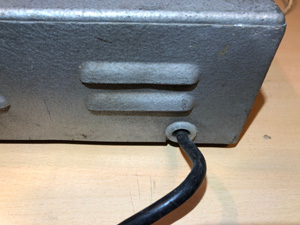

BRG HÁI220/24-T HÁLÓZATI TÁPEGYSÉG
(1968-1989, FM10-164 / FM10-166)

A tápegység az FM..84, FM..104, FM..164, FM..454 típusú adó-vevő családnak, valamint a hozzátartozó kezelő és vezérlő berendezések hálózatról való üzemeltetését teszi lehetővé.

Belső átkötésekkel 110-220V, 45-60 Hz hálózathoz csatlakoztatható és 24 V stabilizált egyenfeszültséget állít elő.

A tápegységhez tartalék áramforrásként 24 V-os akkumulátort lehet csatlakoztatni. A hálózati feszültség kimaradása esetén az adó-vevő és kiegészítő berendezéseinek tápáramköre automatikusan átkapcsolódik akkumulátorra.

A tápegység automatikusan elvégzi az akkumulátor töltését (teljesítménytöltés és csepptöltés*). A töltés ki- és bekapcsolását lámpa jelzi.

Túláram fellépése esetén, a fogyasztói részen egy beépített túláramvédő automatika kikapcsolja a stabilizált 24 V feszültséget. A zárlat, vagy a túláram megszűnése után a készüléket "KI", utána pedig "B" kapcsolással lehet újra üzembe helyezni.

Az akkumulátor töltése az adó-vevő üzemi állapotától (adás-vétel) független, csupán az akkumulátor kapocsfeszültségétől függ.

A tápegység mechanikai felépítése lehetővé teszi a könnyű javítást. Az egésu berendezés egy csuklópánt körül kiforgatható, ezáltal az egyes egységekhez könnyen hozzá lehet férni.

* Megjegyzés: a csepptöltés a kis akkumulátorok állandó, megszakítás nélküli töltése a névleges töltőáram egész kis hányadával. A töltőáram csak az amúgy is kis fogyasztást és az akkumulátor önkisülését fedezi.

FORRÁSOK ÉS HIVATKOZÁSOK

  1. Budapesti Rádiótechnikai Gyár: Tápegység műszaki leírása, dokumentumszám: 4L79-432.
  2. A szerkesztő gyűjteményében található eredeti tápegység vizsgálata.
  3. A készülékek adattáblái, részegységeinek feliratai és fennmaradt gyári dokumentációi.

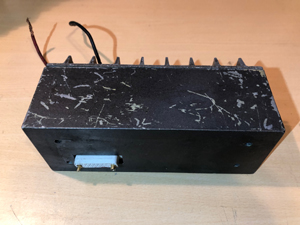

BRG 12-24/24V TÁPEGYSÉG
(1968-1977, FM10-164)

A 12-24/24V tápegység az URH adó-vevő család áramellátására szolgál 12.6 vagy 25.2 V-os akkumulátorból.

A tápegység ellenütemű tranzisztoros inverter (négyszöggenerátor). A transzformátor szekunder teketrcséhez egyenirányítóhíd csatlakozik. Az így előállított egyenfeszültséget a T3 soros ejtőtranzisztor stabilizálja. A stabilizátor referenciafeszültségét a D2 zener dióda állítja elő. A T5 és T4 egyenáramú erősítők vezérlik az ejtőtranzosztort. A D1 dióda látja el tápfeszültséggel. A stabilizált feszültség pozitív pólusa földelve van.

Az akkumulátorfeszültség átkapcsolása a feszültségváltó dugasz megfordításával történik. A dugasz a tápegység fedelének levételével válik hozzáférhetővé.

A készülék bekapcsolását a kezelő egységben található kapcsoló végzi. Az akkumulátor áramkörben sorosan elhelyezett D3 dióda a fordított polaritással történő bekapcsolás ellen nyújt védelmet. Adáskor a J1 jelfogó rövidrezárja a D1 diódát.

Az adó-vevő adásra kapcsolását a J1 jelfogó végzi. A D4 diódából, az antennajelfogó egyik rugópárjából és a tápegység J1 jelfogó egyik rugópárjából álló védőáramkör biztosítja, hogy az antenna jelfogó előbb húz meg és később enged el, mint a tápfeszültség átkapcsolását végző J1 jelfogó. Így az adó végfokozat nem működik terheletlenül.

A SZERKESZTŐ MEGJEGYZÉSE

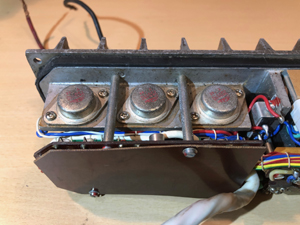

Érdemes megfigyelni, hogy a gyár japán eredetű, Toshiba 2SD110 tranzisztorokkal szerelte a tápegységet. A J1 jelfogó itt még nyitott kivitelű, mely hajlamos volt az elkoszolódás miatti gyakori meghibásodásokra. Ezt később zárt kivitelűre cserélték.

A 3S79E398 elvi rajz alapján: ha a feszültségváltó dugasz az aljzattal megegyező betűzéssel van az aljzatba dugaszolva, akkor 24 Voltos a tápellátás. Ha 180 fokkal meg van fordítva a dugasz, akkor a tápellátás 12 Voltos.

FORRÁSOK ÉS HIVATKOZÁSOK

  1. Budapesti Rádiótechnikai Gyár: Tápegység műszaki leírása, dokumentumszám: 3E79-398.
  2. A szerkesztő gyűjteményében található eredeti tápegység vizsgálata.
  3. A készülékek adattáblái, részegységeinek feliratai és fennmaradt gyári dokumentációi.

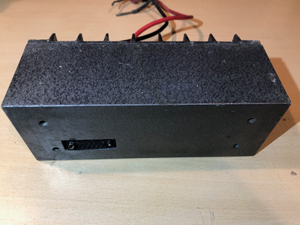

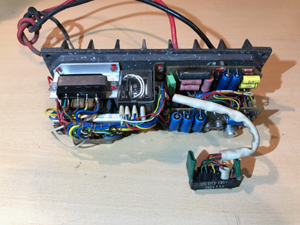

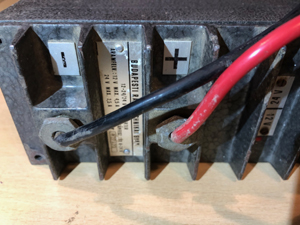

BRG 12-24/24V TÁPEGYSÉG
(1978-1985, FM10-164 / FM10-166)

(3E79-438)

A 12-24/24V tápegység az URH adó-vevő család áramellátására szolgál 12.6 vagy 25.2 V-os akkumulátorból.

A tápegység pontos felépítéséről nincs adat.

A SZERKESZTŐ MEGJEGYZÉSE

1978-ban a tápegységet áttervezték, annak bonyolult kapcsolását jelentősen egyszerűsítették. A korábbi, japán gyártmányú Toshiba 2SD110 tranzisztorokat a MEV által gyártott 2N3055 típusra cserélték. A kimenő feszültség beállítása egy potenciométerrel történik.

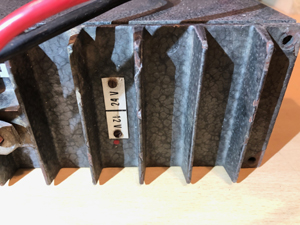

A 3S79E398 elvi rajz alapján: ha a feszültségváltó dugasz az aljzattal megegyező betűzéssel van az aljzatba dugaszolva, akkor 24 Voltos a tápellátás. Ha 180 fokkal meg van fordítva a dugasz, akkor a tápellátás 12 Voltos.

FORRÁSOK ÉS HIVATKOZÁSOK

  1. A szerkesztő gyűjteményében található eredeti tápegység vizsgálata.
  2. A készülékek adattáblái, részegységeinek feliratai és fennmaradt gyári dokumentációi.

BRG 12-24/24V TÁPEGYSÉG
(1986-1989, FM10-164 / FM10-166)

A 12-24/24V tápegység az URH adó-vevő család áramellátására szolgál 12.6 vagy 25.2 V-os akkumulátorból.

A tápegység a műszaki felépítését tekintve megegyezik az 1978-1985 között gyártott kivitellel. Pontos felépítéséről nincs adat.

A SZERKESZTŐ MEGJEGYZÉSE

Bár az FM10-164 adó-vevő család gyártása az 1980-as évek elején leállt, azonban a gyár az 1989-es vállalati forma megszűnéséig folytatta a tartozékok és részegységek gyártását. A képeken látható, gyárilag fekete színű tápegység 1987-es évjáratú.

A 3S79E398 elvi rajz alapján: ha a feszültségváltó dugasz az aljzattal megegyező betűzéssel van az aljzatba dugaszolva, akkor 24 Voltos a tápellátás. Ha 180 fokkal meg van fordítva a dugasz, akkor a tápellátás 12 Voltos.

FORRÁSOK ÉS HIVATKOZÁSOK

  1. Budapesti Rádiótechnikai Gyár: Tápegység műszaki leírása, dokumentumszám: 3E79-438.
  2. A szerkesztő gyűjteményében található eredeti tápegység vizsgálata.
  3. A készülékek adattáblái, részegységeinek feliratai és fennmaradt gyári dokumentációi.

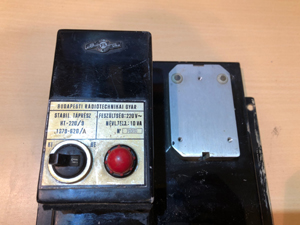

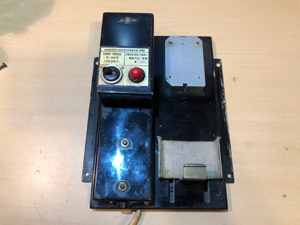

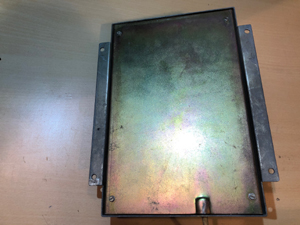

BRG 220/9 V HÁLÓZATI TÁPEGYSÉG
(1970-1979, FM05-165)

A készülék hálózatról való üzemeltetésre szolgál. A hálózati 220 V-os feszültséget a Tr 1-es transzformátor kisfeszültségre transzformálja. A transzformátor szekunder feszültségét négy diódás hideg-egyenirányító egyenirányítja. A kapott egyenfeszültséget az 500 uF-os kondenzátor szűri. A szekunder váltófeszültségről működik még a jelző izzó is, mely a készülék bekapcsolását jelzi. A kapott egyenfeszültséget a közismert áteresztőtranzisztoros stabilizátor stabilizálja 9.4 V-ra. A referencia feszültséget zener dióda állítja elő.

  • Üzemi hőmérséklet: -25C...+50C
  • Hálózati feszültség: 220V +/- 10%
  • Áramfelvétel: max. 30 mA
  • Terhelhetőség: max. 150 mA
  • Kimenő feszültség: 9.4 V +/- 0.3 V
  • Kimenő fesz. változás (It=0 és It=150 mA között): max. +/- 0.3 V
  • Brumm feszültség It=150 mA: max. 5 mV
  • Befoglaló méretek: 255 x 192 x 95 mm
  • Súly: 1.75 kp

A SZERKESZTŐ MEGJEGYZÉSE

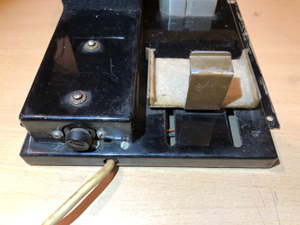

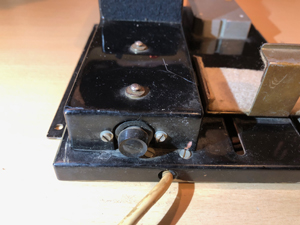

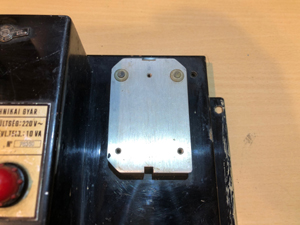

Az 1978 előtt gyártott hálózati tápegységek akkumulátor adapter ellendarabja egy alumínium darabból került esztergálásra. Az 1980 előtt gyártott, korai kivitelek fém háza fekete színű volt.

FORRÁSOK ÉS HIVATKOZÁSOK

  1. Budapesti Rádiótechnikai Gyár: 220/9V hálózati tápegység műszaki leírása, dokumentumszám: 2S79-583/A.
  2. A szerkesztő gyűjteményében található eredeti FK403 UH készülékek vizsgálata.
  3. A készülékek adattáblái, részegységeinek feliratai és fennmaradt gyári dokumentációi.

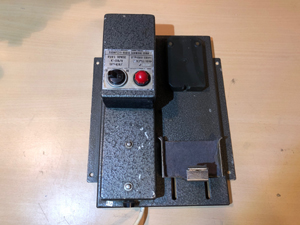

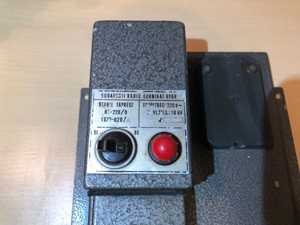

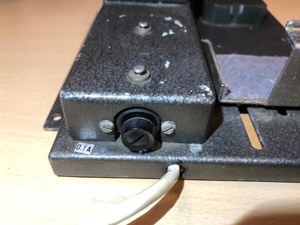

BRG 220/9 V HÁLÓZATI TÁPEGYSÉG
(1980-1989, FM05-165)

A készülék hálózatról való üzemeltetésre szolgál. A hálózati 220 V-os feszültséget a Tr 1-es transzformátor kisfeszültségre transzformálja. A transzformátor szekunder feszültségét négy diódás hideg-egyenirányító egyenirányítja. A kapott egyenfeszültséget az 500 uF-os kondenzátor szűri. A szekunder váltófeszültségről működik még a jelző izzó is, mely a készülék bekapcsolását jelzi. A kapott egyenfeszültséget a közismert áteresztőtranzisztoros stabilizátor stabilizálja 9.4 V-ra. A referencia feszültséget zener dióda állítja elő.

  • Üzemi hőmérséklet: -25C...+50C
  • Hálózati feszültség: 220V +/- 10%
  • Áramfelvétel: max. 30 mA
  • Terhelhetőség: max. 150 mA
  • Kimenő feszültség: 9.4 V +/- 0.3 V
  • Kimenő fesz. változás (It=0 és It=150 mA között): max. +/- 0.3 V
  • Brumm feszültség It=150 mA: max. 5 mV
  • Befoglaló méretek: 255 x 192 x 95 mm
  • Súly: 1.75 kp

A SZERKESZTŐ MEGJEGYZÉSE

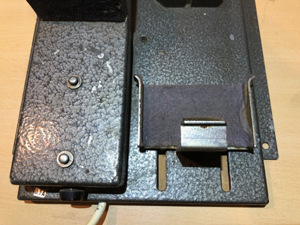

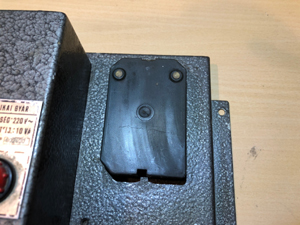

Az 1979 után gyártott hálózati tápegységek akkumulátor adapter ellendarabja már műanyagból készült. Az 1980 után készült példányok fém háza szürke színű (ún. kalapácsfesték).

FORRÁSOK ÉS HIVATKOZÁSOK

  1. Budapesti Rádiótechnikai Gyár: 220/9V hálózati tápegység műszaki leírása, dokumentumszám: 2S79-583/A.
  2. A szerkesztő gyűjteményében található eredeti FK403 UH készülékek vizsgálata.
  3. A készülékek adattáblái, részegységeinek feliratai és fennmaradt gyári dokumentációi.

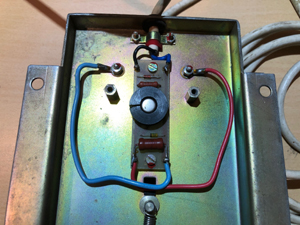

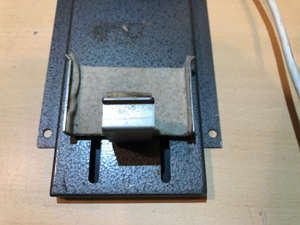

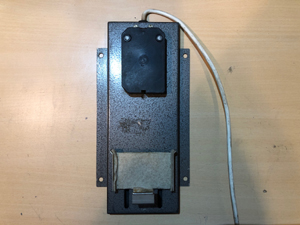

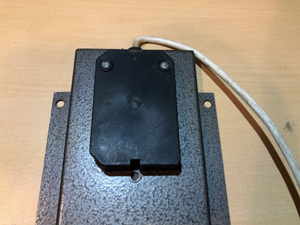

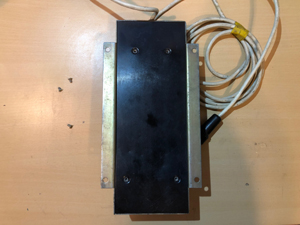

BRG 12/9 V ÁTALAKÍTÓ
(1980-1989, FM05-165)

Az átalakító 12 V-os akkumulátorról való üzemeltetést tesz lehetővé. A negatív pólus megszakítás nélkül átmegy a készüléken. A pozitív pólus egy védődiódán keresztül az áteresztő tranzisztor kollektorára kerül. A bázis feszültséget egy 10 V-os zener dióda biztosítja. A kimenő feszültség az emitterről kerül levételre, melynek szórása a zener dióda zener feszültség szórásával egyezik.

  • Üzemi hőmérséklet: -25C...+50C
  • Hálózati feszültség: +12 V...+16.5 V
  • Terhelhetőség: max. 150 mA
  • Kimenő feszültség: 9.4 V +/- 0.2 V
  • Kimenő fesz. változás (Ube=16.5 V -nál): max. 1.6 V
  • Kimenő fesz. változása a hőmérséklet változására: max. +/- 5%
  • Befoglaló méretek: 83 x 56 x 13 mm
  • Súly: 0.06 kp

A SZERKESZTŐ MEGJEGYZÉSE

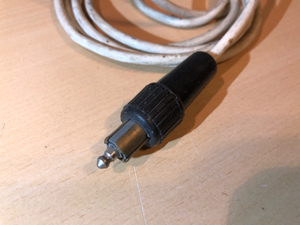

A tápvezeték a kor szellemének megfelelően nem szivargyújtó csatlakozóban, hanem ún. steklámpa (másnéven szerelőlámpa) csatlakozóban végződött. A stabilizátor elektronika a műanyag hátlap alatt található.

FORRÁSOK ÉS HIVATKOZÁSOK

  1. Budapesti Rádiótechnikai Gyár: 12V/9V átalakító műszaki leírása, dokumentumszám: 2S82-784/A.
  2. A szerkesztő gyűjteményében található eredeti FK403 UH készülékek vizsgálata.
  3. A készülékek adattáblái, részegységeinek feliratai és fennmaradt gyári dokumentációi.
